GTE – GÄRREST- UND GÜLLE TROCKNER MIT ENERGIERÜCKGEWINNUNG

Einsatzstoffe wirtschaftlich sinnvoll in verwertbare Rohstoffe zerlegen

Highlights

  • Nutzung aller anfallenden Reststoffe möglich
  • Output: U.a. einleitfähiges Wasser und Flüssigdünger
  • Kompakte Bauform
  • Anpassbarer Aufbau aus mehreren Kernmodulen

Der GTE zerlegt Gülle und Gärreste wirtschaftlich sinnvoll in verwertbare Rohstoffe.
Durch geringen Energieverbrauch und Vermeidung der Reststoff-Entsorgung leistet das System
dabei einen wertvollen Beitrag zum Umwelt- und Naturschutz.

TGT
Thermischer Trenner		Trennt thermisch grob die festen und flüssigen Anteile
TTE
Torrefizierer		Feststoffe werden in Biokohle umgewandelt
TAR
Thermische Abgasreinigung		Reinigt das Abgas unter hohen Temperaturen durch Verbrennung
TNH
Trenner NH3		Trennt ca. 90 % des Ammoniaks ab
TUM
Umdampfer		Trennt reines Wasser vom flüssigen Restgärstoff

Optionen

  • Ammoniakwasser kann auch als ASL bereitgestellt werden oder der TAR zwecks Verbrennung zugeführt werden
  • Der flüssige Mineraldünger kann optional auch der Biokohle zugeführt werden

Inputstoffe

  • Rindergülle
  • Schweinegülle
  • Gärreste
  • Jeweils bis zu TS 8%
  • Alternativ als abgepresste Flüssigkeit mit bis zu TS 3,5%

Outputstoffe

  • Einleitfähiges Wasser
  • Feststoffe mit den Alternativen
    • getrocknete Feststoffe mit TS 20%
    • getrockneter Feststoff mit TS 80%
    • Biokohle (in Entwicklung)
  • Wirtschaftsdünger als Flüssigdünger (ASL plus Mineralien)
  • Reines Ammoniak oder ASL

Betriebsstoffe

  • Schwefelsäure
  • Nutzung vorhandenen Überschussenergie (Abgas- und Kühlwärme vom BHKW)
  • Brennstoff für einen Stützbrenner in der Abgasreinigung (Gas oder Öl)
  • Stromverbrauch je nach Ausführung 2 -10 kWh/t Gärrest

Kompakt

  • Kompakte Bauform (500 l/h auf 20‘ Plattform)
  • Anlagegrößen 500l/h, 1.000l/h, 1.500l/h oder jeweils ein Vielfaches
  • Leicht skalierbar durch parallelem Einsatz von Modulen

Flexibel

  • Durch individuelle Kombination der Module und flexiblen Betrieb werden bedarfsgerechte Lösungen angeboten
  • Flexible Trennung und individuelle Aufbereitung der Einsatzstoffe zu nutzbareren Wertstoffen
  • Wenige Kernmodule bilden das Gesamtsystem zur Gärrest- und Gülle Trocknung mit Energierückgewinnung

Wirtschaftlich

  • Nutzung aller anfallenden Reststoffe möglich
  • Geringer Energieverbrauch
  • Nutzung von vorhandenem Wärmeüberschuss, z.B. BHKW oder auch der ungenutzten Restgase
  • Integrierte Abgasbehandlung und Wärmerückgewinnung

Standardmaße

  • Beispiel einer Anlage mit 500 l/h auf einer 20‘ Plattform für abgepresste Flüssigkeit von Gärresten oder Gülle

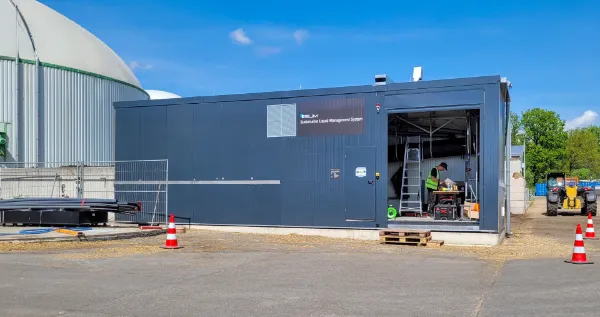

  • Nutzung einer 20‘ oder 40‘ Standard-Plattform, die für den Außeneinsatz eine wetterfeste Einhausung erhält
